導入
近年、2次元（2D）半導体であるモノレイヤーMoS₂（モリブデン二硫化物）は、その強い励起子（エキシトン：電子と正孔の束縛状態）によって可視域での優れた発光特性を示すため注目を集めています。一方、GaN（窒化ガリウム）は紫外〜青領域の発光材料として広く用いられており、これらを垂直に積層した2D–3Dヘテロ構造は、広帯域の光デバイスや効率的な光吸収体を作るうえで有望です。紹介する論文は、界面で生じるフォノン（格子振動）と励起子／キャリアの相互作用が、吸収・発光の挙動にどのように影響するかを、実験（分光計測）と理論（DFT計算）で明らかにし、結果として「界面を制御して発光特性を調整できる」ことを示しています。https://doi.org/10.48550/arXiv.1906.03899
研究概要
本研究の流れと主要手法を簡潔に示します。
| 項目 | 内容 |
|---|---|
| 試料 | 商用のSi基板上成長GaN（厚さ4.5 µm）上にCVDで合成したモノレイヤーMoS₂を積層。 |
| 理論 | DFT（GGA-PBEsol + ACBN0）で界面の安定構造とバンド整列（Type-I）を解析。 |
| 実験（静的） | 吸収スペクトル、Raman分光、AFM（層確認） |
| 実験（動的） | ポンプ・プローブ（フェムト秒領域）で非平衡吸収 ΔA(t) を測定、PL（励起子・トリオン寄与解析） |
主要観察結果（要点）

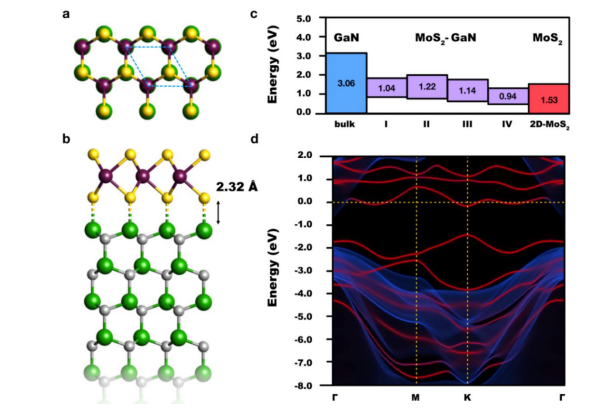

Type-Iバンド整列：DFT計算は、バンド端が主にMoS₂由来であり、励起子がMoS₂側に局在しやすい構造を示した（図1参照）。これにより、光励起後のキャリア移動経路が決まる。
Ramanモードの活性化：ヘテロ構造形成により、従来観測されない追加のRamanピークが出現。これはGaN側のフォノンとMoS₂側のフォノン（および電子遷移）が界面で相互作用している証拠。
非平衡吸収の変化（ポンプ・プローブ）：2.33 eV励起ではC励起子（高エネルギー励起子）がGaN上で赤方偏移・幅変化を示し、励起子形成のダイナミクスが速く飽和する（GaN存在下で約530 fsで飽和）。さらに3.54 eV励起（GaNとMoS₂両方を励起）では、界面を介したキャリア移動と“ホットフォノン”効果により、より顕著なスペクトルシフトと超高速（サブps）成分が現れる。
PLの変化：MoS₂のPLはGaN上で強度増大かつエネルギーの青方偏移（例：A励起子バンドで約65 meVの青シフト）。トリオン（荷電励起子）の寄与が低下し、励起子（中性励起子）の寄与が増える傾向が見られた。一方でGaN側のバンド端発光は多少減少・赤方偏移する。これらは界面での電荷移動と欠陥捕獲の影響による。
研究の意義（技術面・物理面の両面解説）
以下は理工系学生向けに少し詳しく掘り下げた解説です。
1) なぜ界面が重要か — 励起子・キャリアの振る舞い
- バンド整列（Type-I）：Type-Iでは励起子の電子・正孔が同じ層（ここではMoS₂）に閉じ込められやすく、外部から注入された電子がMoS₂側に捕まる性質を持ちます。従ってGaN→MoS₂のキャリア移動が起きやすく、これがPL強度の増加やトリオン比率の低下につながります（DFTのバンド図で確認）。
- K点とΓ点の役割：MoS₂のA/B励起子はK点（Brillouinゾーンのコーナー）に由来しますが、C励起子はΓ点近傍に起源を持ち、ここは状態密度（band nesting）が高い領域です。GaNの吸収・発光の多くはΓ点付近で起きるため、Γ点での電子・正孔はモーメンタム（運動量）をほとんど変えずに相互移動できます。これが「励起条件（波長）によって挙動が変わる」理由です。
2) フォノン（格子振動）が光学応答に及ぼす影響
- 界面フォノンによる散乱・デフェーズ（位相崩壊）：界面のフォノンは光励起キャリアの散乱を増やし、励起子の寿命や吸収ピークの幅（ライン幅）を変化させます。実験では、C励起子の赤方偏移・幅広がりが観測され、これは界面フォノンによるエネルギー交換（ホットフォノン効果）を示唆します。
3) 欠陥・トラップの影響
- GaN側の欠陥状態がキャリアを捕獲すると、MoS₂内での再結合ダイナミクスが変わり、トリオン（電子付き励起子）が中性励起子に変化することでPLのピーク位置や寄与比が変化します。欠陥密度の制御は発光色や効率を調整するもう一つの「設計変数」となります。
4) 応答速度（時間領域）の制御可能性
- ポンプ・プローブで観測されるビエキスポネンシャル（二指数）減衰成分（例：0.2–0.3 ps と数ps）は、界面での高速な電子–フォノン散乱と緩和経路（欠陥捕獲やバンド端への落ち込み）の混在を示し、励起条件や界面品質を変えることで応答速度を早めたり遅くしたりできます。これは光通信や高速光検出器に重要です。
筆者コメント
本研究は、界面（原子配列・材料組成・欠陥・励起条件など）をパラメータとして操作すれば、吸収スペクトルの位置・幅、PLの強度と波長、さらには応答速度まで調整可能であることを示しました。平たく言えば「単に材料を重ねる」だけでなく、「界面を設計することで目的の光学特性を得る道筋」が示されたわけです。特に、（1）DFTによるバンド整列の示唆、（2）Ramanでの界面フォノン活性化、（3）ポンプ・プローブでの超高速成分という三者が整合的に示された点が説得力を持っています。
将来応用としては、例えば以下が考えられます。
- マルチカラー光源：GaNの紫外発光とMoS₂の可視発光を界面制御で相互補完させる。
- 高速光検出器：界面での超高速散乱を利用して応答時間を短縮。
- 光エネルギー変換：帯域合わせ（band engineering）により効率良くホットキャリアを取り出す設計。
